美聞達(Moventas)風力渦輪機齒輪箱專家的磨削質量檢測
發布時間:2022-03-01 04:57:01來源:原創瀏覽:2352次

美聞達(Moventas) 是風力渦輪機齒輪箱制造領域的專家,在該行業已有 40 年的歷史,并且熱衷于創新齒輪箱解決方案,以實現成本節約和無故障運行。 在過去的 30 年中,從D一個巴克豪森噪聲( Barkhausen) 系統到Z新的機器人系統,美聞達(Moventas) 將他們的磨削檢測工作全權委托給了 Stresstech公司生產的巴克豪森噪聲(Barkhausen)檢測系統。

高質量要求
作為風力渦輪機的關鍵部件,齒輪箱需要遵守極高的要求,因為大型齒輪箱需要承受極端負載,例如風速的變化。 更換齒輪箱是風力渦輪機維護中Z昂貴的操作之一,因此齒輪箱部件的質量必須確保完美無瑕。隨著質量要求的不斷的提升,風力渦輪機制造商需要對齒輪表面進行磨削燒傷可能性測試。磨削燒傷是熱損傷的通用名稱,通常發生在工件表面。磨削燒傷會導致工件表面局部變色,軟化或硬化表層并產生不必要的殘余應力。
在美聞達(Moventas),質量保證是公司日常運營和領導的一個組成部分。 所有關鍵制造過程均在廠內完成,美聞達(Moventas)因其高質量的設計和制造而廣為人知并受到追捧。
美聞達(Moventas) 質量經理 Taisto Kymäläinen 回憶說,在 90 年代中期,磨床的開發速度顯著提高,但是隨著新機床的開發,進給率的加大,從而也加大了磨削燒傷的風險。

磨削燒傷檢測和工藝優化

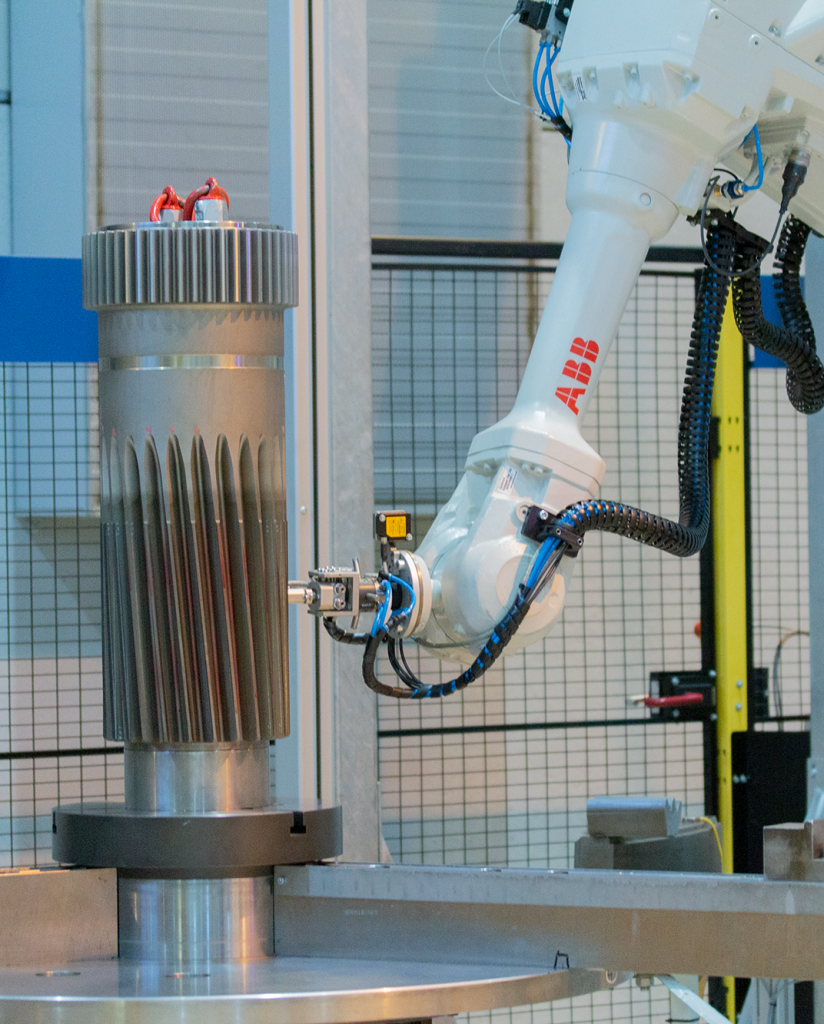

RoboScan XL 測量太陽小齒輪

美聞達(Moventas) 的質量工程師 Otto Lähdekorpi 說,美聞達(Moventas) 對每一個齒輪和軸研磨表面都要進行巴克豪森噪聲分析,同時對新制造的部件以及用于重建目的所有部件的研磨表面進行測量。美聞達(Moventas)是使用巴克豪森噪聲分析儀的資深用戶,他們的使用已經遠遠超越了只是分揀好樣品和和燒傷樣品的級別。 Taisto Kymäläinen 解釋說,Barkhausen 噪聲檢測法能提早發現燒傷,因為 Barkhausen 噪聲分析法會對微觀結構的極小變化做出反應,巴克豪森噪聲分析可在實際燒傷出現前顯示出冷卻或磨石磨損的缺陷,從而可以及時優化磨削工藝以找到正確的磨削參數。

由于巴克豪森噪聲分析儀是一種比較方法,因此用戶需要通過主樣品程序來確定其產品的可接受水平。 如,可以通過 X 射線衍射法或酸洗法來驗證主樣品程序。當主樣品程序設置完成,巴克豪森噪聲分析儀就可以非常準確地檢測微觀組織結構變化。在美聞達(Moventas),他們將接受度設置為某個 mp 級別(磁彈性參數:巴克豪森噪聲的 RMS 電壓),當mp 級別超過20%時,用肉眼已經能看到燒傷。 美聞達(Moventas) 在他們的工藝過程中使用了酸洗法來確定可接受的mp級別,然而,在酸洗法看到燒傷前,巴克豪森噪聲法對磨削燒傷的反應是 10-20%。

使用不同檢測方法檢測齒面磨削燒傷。 Mp級別是針對每種應用確定的一個比較值。

Barkhausen 噪聲傳感器需要固定的母版處理程序,而RoboScan 執行此操非常的容易,因為主樣品是經過了數百個程序測量所得的相同結果。 如需調整傳感器,RoboScan XL 允許傳感器在正確的位置運行,并進行自動調整而不必擔心接觸發生變化。

從手動到自動化磨削燒傷檢測
Taisto Kymäläinen 解釋說,多年來齒輪尺寸已增長到 600 毫米齒高,手動操作既低效又不符合人體工程學。 而巴克豪森噪聲自動化檢測系統解決了這個難題問題,現在,美聞達(Moventas) 正在使用三臺 RoboScan XL 來進行磨削燒傷檢測工作。

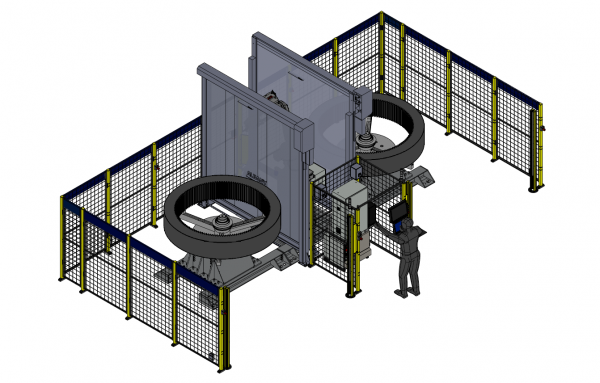

美聞達(Moventas) 使用帶有兩個載具裝置的RoboScan XL

使用 RoboScans系列磨削燒傷檢測儀,操作人員不需要成為巴克豪森噪聲專家,系統會自動處理所有事情,并且測量更快、更準確。 Otto Lähdekorpi 說,使用這款自動化系統測量一個有 180 個齒的齒輪大概需要2個小時,如果使用手動測量系統則需要4個小時。 Stresstech 公司生產的Barkhausen噪聲檢測系統提供的功能和改進使測量精度保持在全球較高水平,確保了美聞達(Moventas) 能夠為他們的客戶持續提供有質量保證的零部件。


RoboScan XL 可針對不同尺寸大小的齒輪進行專門定制。
