巴克豪森噪聲法在失效齒輪上的應用
發布時間:2021-09-10 11:47:36來源:原創瀏覽:1994次

本應用的案例為齒輪箱制造商發現失效的齒后,對其進行檢測判斷是否存在二次回火燒傷。

問題:齒輪在磨削中的二次回火燒傷

很多制造工藝,如機械加工、冷加工或表面硬化等都會涉及到零件表面應力和/或微觀組織的變化。在此案例中,一家齒輪箱制造商通過目視檢查發現有三個齒出現剝落的情況,造成該缺陷的原因可能是磨削過程中的回火燒傷。

圖1:由于磨削燒傷(回火)導致齒面失效。

測試方法:無損巴克豪森噪聲分析法

用于檢測齒輪的方法為巴克豪森噪聲法,該方法是一種無損檢測方法,主要用于鐵磁性材料并在測量中產生一種類似噪聲的信號。本次檢測采用了手動方式進行,通過手握齒面探頭,分別在每個齒的齒頂部(靠近齒頂端面)、齒頂中部、齒中部、低端中部以及靠近齒底的位置進行五次掃描檢測。

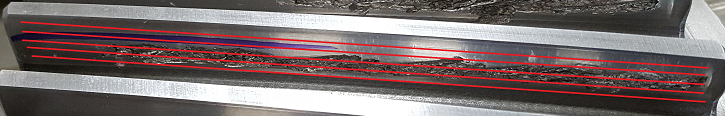

圖2:對每個齒完成巴克豪森掃描。

掃描完成后,整個齒面會以基于視覺展示的形式來顯示分析結果并呈現不一致。為了辨認出結果展示的定位,每個齒的檢測結果將單獨繪圖出來。

測量結果

圖3顯示了43個齒頂中每個齒頂中部直徑進行掃描的統計結果。很容易看出,在巴克豪森響應中齒 1 到齒34 非常一致。

圖3:BN掃描Z大值、平均值、Z小值(@ 中間)與齒數

第39-41號齒顯示出明顯的損壞跡象,如圖1所示。然而,巴克豪森噪聲結果表明,第35-38 號齒也存在金相組織損壞和/或應力異常。

進一步觀察會發現,從第 37 號齒(下圖)收集的巴克豪森數據顯示巴克豪森噪聲響應增加的區域。這是磨削二次回火燒傷的明顯跡象,使用客戶當前的檢查技術不會檢測到這種燒傷,作為進一步的檢查手段,將使用巴克豪森噪聲法檢測所有成品齒輪是否存在二次回火燒傷。

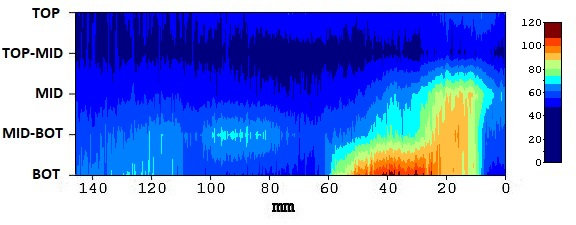

圖4:37號齒BN響應二維圖

在各種類別的鐵素體鋼以及其它鐵磁性材料中的磨削燒傷、熱處理缺陷,以及應力和微觀組織的變化等都可以通過Rollscan350來進行檢測分析。

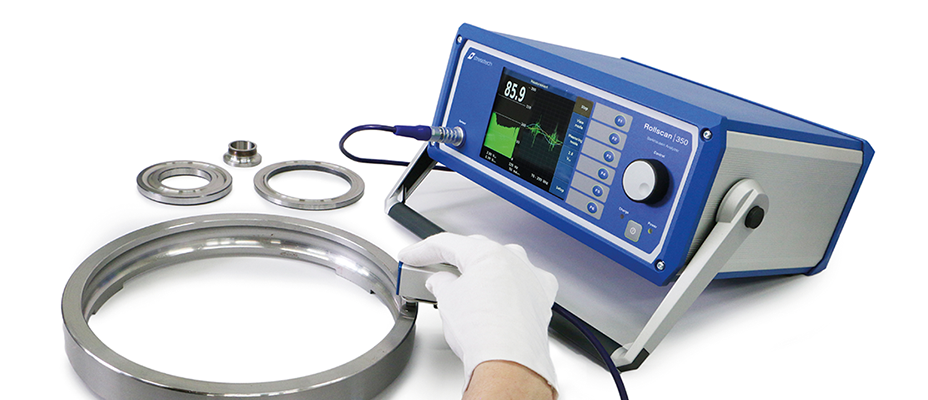

Rollscan350磨削燒傷檢測儀
