聯(lián)系電話:
13581588593
存在于淬火件不同部位上能引起應(yīng)力集中的因素(包括冶金缺陷在內(nèi)),對(duì)淬火裂紋的產(chǎn)生都有促進(jìn)作用,但只有在拉應(yīng)力場(chǎng)內(nèi)(尤其是在zui大拉應(yīng)力下)才會(huì)表現(xiàn)出來(lái),若在壓應(yīng)力場(chǎng)內(nèi)并無(wú)促裂作用。
淬火冷卻速度是一個(gè)能影響淬火質(zhì)量并決定殘余應(yīng)力的重要因素,也是一個(gè)能對(duì)淬火裂紋賦于重要乃至決定性影響的因素。為了達(dá)到淬火的目的,通常必須加速零件在高溫段內(nèi)的冷卻速度,并使之超過(guò)鋼的臨界淬火冷卻速度才能得到馬氏體組織。就殘余應(yīng)力而論,這樣做由于能增加抵消組織應(yīng)力作用的熱應(yīng)力值,故能減少工件表面上的拉應(yīng)力而達(dá)到抑制縱裂的目的。其效果將隨高溫冷卻速度的加快而增大。而且,在能淬透的情況下,截面尺寸越大的工件,雖然實(shí)際冷卻速度更緩,開裂的危險(xiǎn)性卻反而愈大。
這一切都是由于這類鋼的熱應(yīng)力隨尺寸的增大實(shí)際冷卻速度減慢,熱應(yīng)力減小,組織應(yīng)力隨尺寸的增大而增加,zui后形成以組織應(yīng)力為主的拉應(yīng)力作用在工件表面的作用特點(diǎn)造成的。并與冷卻愈慢應(yīng)力愈小的傳統(tǒng)觀念大相徑庭。

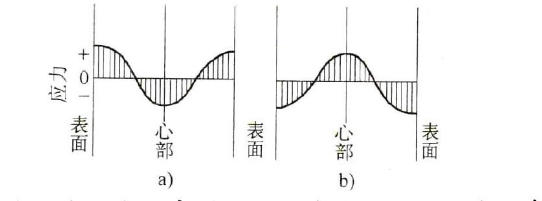

對(duì)這類鋼件而言,在正常條件下淬火的高淬透性鋼件中只能形成縱裂。避免淬裂的可靠原則是設(shè)法盡量減小截面內(nèi)外馬氏體轉(zhuǎn)變的不等時(shí)性。僅僅實(shí)行馬氏體轉(zhuǎn)變區(qū)內(nèi)的緩冷卻不足以預(yù)防縱裂的形成。一般情況下只能產(chǎn)生在非淬透性件中的弧裂,雖以整體快速冷卻為必要的形成條件,可是它的真正形成原因,卻不在快速冷卻(包括馬氏體轉(zhuǎn)變區(qū)內(nèi))本身,而是淬火件局部位置(由幾何結(jié)構(gòu)決定),在高溫臨界溫度區(qū)內(nèi)的冷卻速度顯著減緩,因而沒有淬硬所致。產(chǎn)生在大型非淬透性件中的橫斷和縱劈,是由以熱應(yīng)力為主要成份的殘余拉應(yīng)力作用在淬火件中心,而在淬火件末淬硬的截面中心處,首先形成裂紋并由內(nèi)往外擴(kuò)展而造成的。
為了避免這類裂紋產(chǎn)生,往往使用水--油雙液淬火工藝。在此工藝中實(shí)施高溫段內(nèi)的快速冷卻,目的僅僅在于確保外層金屬得到馬氏體組織,而從內(nèi)應(yīng)力的角度來(lái)看,這時(shí)快冷有害無(wú)益。其次,冷卻后期緩冷的目的,主要不是為了降低馬氏體相變的膨脹速度和組織應(yīng)力值,而在于盡量減小截面溫差和截面中心部位金屬的收縮速度,從而達(dá)到減小應(yīng)力值和Z終抑制淬裂的目的。
技術(shù)支持:化工儀器網(wǎng) 管理登錄 網(wǎng)站地圖
地址:北京市海淀區(qū)西三環(huán)北路72號(hào)世紀(jì)經(jīng)貿(mào)大廈B座1808室(100048) 座機(jī):010-88820040-1048 郵箱:volwin@volwin.cn
