最新国产中文字幕_亚洲欧美激情国产区_国产成人综合一区二区三区_欧洲免费精品视频在线一品道_97人人模人人爽人人少妇美女_污网站在线免费看_国产成人久久精品流白浆

    應(yīng)力腐蝕開(kāi)裂是常見(jiàn)的一種腐蝕狀態(tài)。影響應(yīng)力腐蝕開(kāi)裂的因素包括冶金、受力狀態(tài)和環(huán)境三個(gè)方面。一般認(rèn)為拉應(yīng)力的存在是產(chǎn)生應(yīng)力腐蝕開(kāi)裂的必要條件。因此，若表面殘余拉應(yīng)力消除不徹底或因熱處理不當(dāng)在工件表面產(chǎn)生了殘余拉應(yīng)力，都將導(dǎo)致工件應(yīng)力腐蝕抗力的下降。不均勻的微觀組織容易產(chǎn)生應(yīng)力腐蝕。敏化處理的不銹鋼容易產(chǎn)生晶間應(yīng)力腐蝕開(kāi)裂，圖1是熱處理對(duì) 18-8 型不銹鋼應(yīng)力腐蝕開(kāi)裂的影響，經(jīng)過(guò)650℃敏化處理，應(yīng)力腐蝕抗力急劇下降。

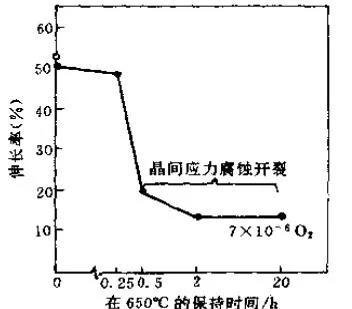

圖1 敏化對(duì)18-8型不銹鋼應(yīng)力腐蝕開(kāi)裂的影響
（低應(yīng)變速度法；實(shí)驗(yàn)溫度286℃；應(yīng)變速率ε=8×10EXP-6）

    強(qiáng)度強(qiáng)烈地影響馬氏體不銹鋼的應(yīng)力腐蝕開(kāi)裂行為。淬火狀態(tài)下其應(yīng)力腐蝕開(kāi)裂的傾向很大，隨著回火溫度的升高，應(yīng)力腐蝕抗力顯著得到改善，但是對(duì)于Cr12型馬氏體不銹鋼，在400-550℃溫度區(qū)間回火時(shí)，由于M23C6型碳化物的析出造成基體局部貧鉻，會(huì)出現(xiàn)應(yīng)力腐蝕抗力低谷。見(jiàn)圖2 。

圖2 回火溫度對(duì)Cr12型不銹鋼屈
服強(qiáng)度和應(yīng)力腐蝕開(kāi)裂行為的影響
1-外加應(yīng)力為50%σ0.2
2-外加應(yīng)力為75%σ0.2

更多相關(guān)信息》》》》》

磨削燒傷產(chǎn)生的原因

熱處理硬度分揀儀

什么是巴克豪森噪音（Barkhausen Noise）技術(shù)？

磨削燒傷的主要形式

熱處理：淬火、回火、正火和退火

應(yīng)力集中的預(yù)防與利用

防止硬齒面齒輪磨齒裂紋的工藝措施
