齒輪傳動有哪些類型
發布時間:2020-06-03 12:47:43來源:網絡瀏覽:3965次

齒輪傳動分為以下幾種類型:

1. 圓柱齒輪傳動

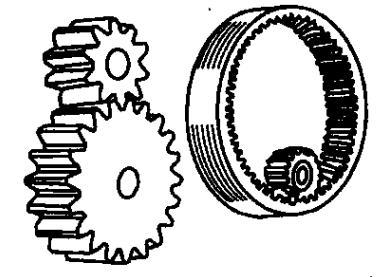

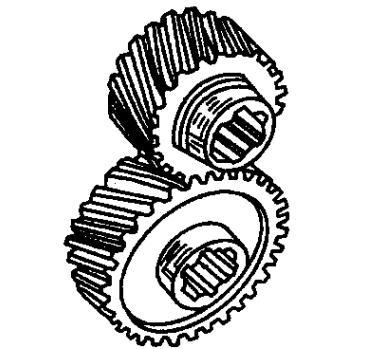

用于平行軸間的傳動,一般傳動比單級可到8,zui大20,兩級可到45,zui大60,三級可到200,zui大300。傳遞功率可到10萬千瓦,轉速可到10萬轉/分,圓周速度可到300米/秒。單級效率為0.96~0.99。直齒輪傳動適用于中、低速傳動。斜齒輪傳動運轉平穩,適用于中、高速傳動。人字齒輪傳動適用于傳遞大功率和大轉矩的傳動。圓柱齒輪傳動的嚙合形式有3種:外嚙合齒輪傳動,由兩個外齒輪相嚙合,兩輪的轉向相反;內嚙合齒輪傳動,由一個內齒輪和一個小的外齒輪相嚙合,兩輪的轉向相同;齒輪齒條傳動,可將齒輪的轉動變?yōu)辇X條的直線移動,或者相反。

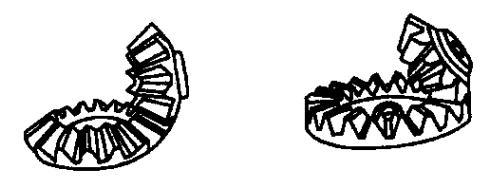

2.錐齒輪傳動
用于相交軸間的傳動。單級傳動比可到6,zui大到8,傳動效率一般為0.94~0.98。直齒錐齒輪傳動傳遞功率可到370千瓦,圓周速度5米/秒。斜齒錐齒輪傳動運轉平穩,齒輪承載能力較高,但制造較難,應用較少。曲線齒錐齒輪傳動運轉平穩,傳遞功率可到3700千瓦,圓周速度可到40米/秒以上。

3.雙曲面齒輪傳動
用于交錯軸間的傳動。單級傳動比可到10,zui大到100,傳遞功率可到750千瓦,傳動效率一般為0.9~0.98,圓周速度可到30米/秒。由于有軸線偏置距,可以避免小齒輪懸臂安裝。廣泛應用于汽車和拖拉機的傳動中。

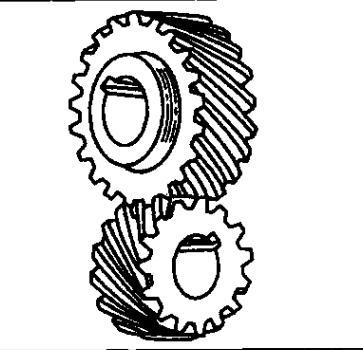

4.螺旋齒輪傳動
用于交錯間的傳動,傳動比可到5,承載能力較低,磨損嚴重,應用很少。

5.蝸桿傳動
交錯軸傳動的主要形式,軸線交錯角一般為90°。蝸桿傳動可獲得很大的傳動比,通常單級為8~80,用于傳遞運動時可達1500;傳遞功率可達4500千瓦;蝸桿的轉速可到3萬轉/分;圓周速度可到70米/秒。蝸桿傳動工作平穩,傳動比準確,可以自鎖,但自鎖時傳動效率低于0.5。蝸桿傳動齒面間滑動較大,發熱量較多,傳動效率低,通常為0.45~0.97。

6.圓弧齒輪傳動
用凸凹圓弧做齒廓的齒輪傳動??蛰d時兩齒廓是點接觸,嚙合過程中接觸點沿軸線方向移動,靠縱向重合度大于1來獲得連續傳動。特點是接觸強度和承載能力高,易于形成油膜,無根切現象,齒面磨損較均勻,跑合性能好;但對中心距、切齒深和螺旋角的誤差敏感性很大,故對制造和安裝精度要求高。

7.擺線齒輪傳動
用擺線作齒廓的齒輪傳動。這種傳動齒面間接觸應力較小,耐磨性好,無根切現象,但制造精度要求高,對中心距誤差十分敏感。僅用于鐘表及儀表中。

8.行星齒輪傳動 具有動軸線的齒輪傳動。行星齒輪傳動類型很多,不同類型的性能相差很大,根據工作條件合理地選擇類型是非常重要的。常用的是由太陽輪、行星輪、內齒輪和行星架組成的普通行星傳動,少齒差行星齒輪傳動,擺線針輪傳動和諧波傳動等。行星齒輪傳動一般是由平行軸齒輪組合而成,具有尺寸小、重量輕的特點,輸入軸和輸出軸可在同一直線上。其應用愈來愈廣泛。
