激光小孔法X射線應力分析儀是用于殘余應力測量的優異鉆孔系統。 棱鏡利用電子散斑圖干涉法(ESPI)來確定表面位移和計算壓力。
鉆孔是較常用的應力釋放技術測量殘余應力的方法。 通過在材料感興趣區域鉆一個小盲孔,小孔周圍會自發地建立一個新的應力平衡。 這導致了孔附近表面的位移,通常要使用應變計測量。棱鏡測量這些位移使用光學干涉儀。 然后測量的位移用于計算鉆孔之前體積中存在的應力。
測量過程

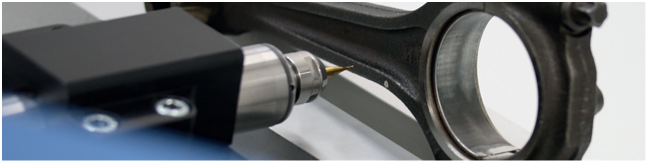

常規測量程序是,首先確定被測表面,即孔深的位置。激光小孔法通過一種電接觸方法,鉆頭開始向零件移動,直到開始切割它并接觸鉆頭和零件。或者,視覺可使用表面檢測。用戶可設置鉆孔深度列表并開始數據采集。單位鉆孔步驟始終自動執行。表面的激光圖像會在每個鉆孔步驟后進行傳輸。同時,附加用于定義孔位置和圖像比例的附加圖像。
軟件
該軟件會自動生成多個圖形來比較不同計算和測量。
用戶可進行單獨的鉆孔增量,手動或切換為全自動隨時測量。
鉆孔程序可用戶化,通過使用幾個針對不同材料鉆孔的參數。

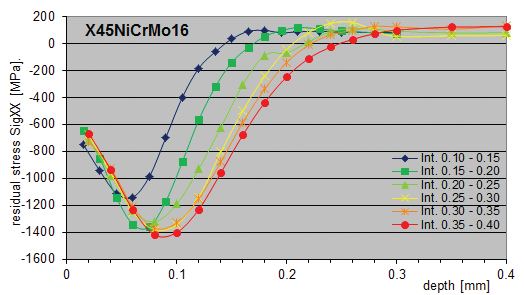

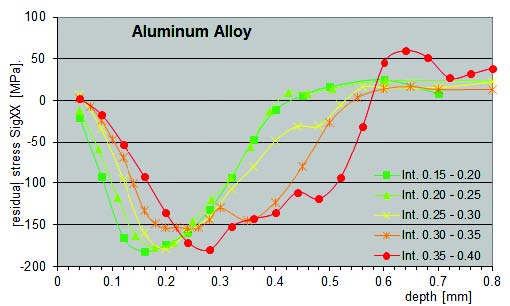

兩種不同強度材料的噴丸測量實例:鋁(左)和工具鋼(右)
應用領域
激光小孔法X射線應力分析儀鉆孔系統可用于多種晶體和非晶體以及單相和多相材料。 需要進入測量位置進行垂直鉆孔和照明??壮叽绶秶?/span>0.5-3mm(0.02-0.12英寸)。
