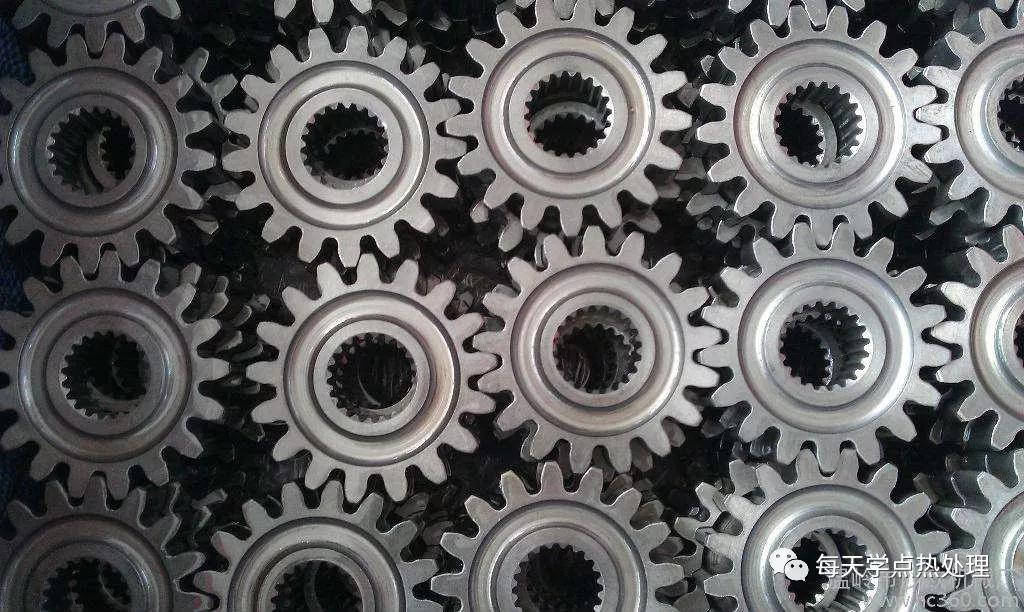

由于汽車變速器齒輪有很多內花鍵聯接,內花鍵的Z終變形,直接影響到齒輪的精度等級及裝配。在所有變形中,主要的變形為熱處理變形。但是影響熱處理變形的因素很多,產品結構、材料、鍛造、預熱處理、機械加工工藝、熱處理工藝。為了控制熱處理滲碳淬火變形,必須對各工序進行全面的質量控制,對不合格品進行原因分析,并制訂對策。我們按工藝路線對各工序進行分析,找出影響質量的各種因素并針對性進行控制。
產品結構的影響
舉例:某司生產變速器里面的一個內花鍵齒輪,結構簡圖如下:

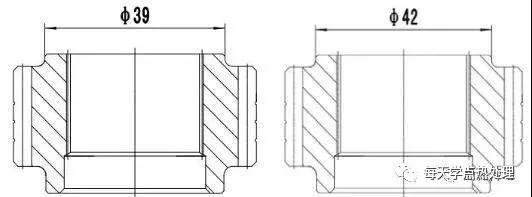

更改前 更改后
在沒有和客戶溝通時,按照¢39尺寸加工,熱處理后花鍵有錐度,¢39這端花鍵大徑尺寸比另一端大徑尺寸小0.04mm。和客戶進行了溝通,在不影響整體裝配質量
的情況下,把¢39改為¢42,熱處理后,花鍵錐度基本消除。從這一改進可以看出,在進行產品結構設計的時候,除了考慮整個總裝配的質量外,還必須兼顧單個
產品的結構平衡,這樣有利于熱處理變形的控制。
材料的因素
20CrMnTiH在
齒輪行業得到普通的使用,由于受到冶煉水平等影響,原材料質量狀況不穩定,同時進貨渠道不同,質量狀態也有一定的波動,給變形控制帶來很大的
難度,從總體來說,原材料對變形的影響如下:
A、材料淬透性是影響熱處理變形的主要因素之一,淬透性帶寬較小,變形較小,反之則變形較大;
B、材料的冶煉質量,鋼材通過真空脫氣處理后,材料純凈度高、雜質含量少、晶粒度均勻,以氧化物為主的雜質大量減小。鋼材晶粒度對變形有著明顯的影響,隨
著晶粒度尺寸增加,變形較大,因此要嚴格控制晶粒度的尺寸及混晶,晶粒度要求6‐8級,同時,隨著淬透性的增加,變形率增大,因而在
齒輪選擇材料時,只要淬
透性能滿足要求即可,盡可能的控制好淬透性帶,以利于變形規律的統計和摸索。
要控制好熱處理變形,我們必須對原材料進行有效的監控:
A、指定鋼材廠家,不能隨意更換;
B、不同批次的鋼材,要進行試驗,滿足要求才能使用,否則應做相應的調整;
C、偏析嚴重、帶狀組織嚴重、原始組織粗大、非等軸晶粒的鋼材不能使用;
鍛造及預熱處理的影響
鍛造可減少偏析,使組織均勻,帶狀組織減輕,因此有利于減少熱處理變形。但要注意鍛造工藝的合理性,應使金屬纖維流線的形狀對稱,鍛坯充滿模腔,鍛造工藝
盡可能一致,否則停鍛溫度相差過大,也可能引起內孔脹縮不一。
為了消除鍛造
應力,均勻細化組織,保證硬度在要求范圍內,鍛坯必須進行等溫正火,等溫正火的質量影響變形的均勻性,等溫正火工藝必須嚴格執行,否則會使變
形增大,失去規律,難以控制。下圖為變形較大的

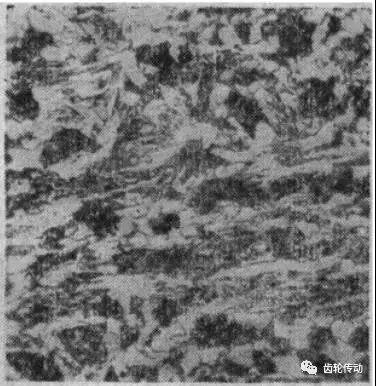

齒輪心部組織,組織極不均勻,呈方向性,使內花鍵變形超差。
機械加工的影響因素
我司內花鍵采用長沙立式拉床(L5710)進行Z終加工:
A、精車工序要求比較高,端面跳動必須保證在0.01mm以內,內孔尺寸¢28+0.016/0,內孔及端面粗糙度必須保證Ra1.6。
B、拉刀設計時,齒升量、分屑槽、前角、拉屑齒數等完全按行業標準執行,拉刀材料和熱處理必須受控。通過試驗證實熱后大徑收縮量為0.03‐0.04mm。所以制訂
拉刀是大徑加上了熱處理變形量0.04mm,
C、拉床胎具平行度0.005,與機床垂直度0.005。
D、拉屑速度1.5‐1.8m/min,拉屑?jí)毫?0‐13MPa
E、拉刀不能過度使用,這樣既損坯拉刀,又增加了加工
應力,加大了熱處理變形。所以在拉內花鍵過程中,必須對外觀進行全檢,如果齒面沒有光潔度,或者有
拉傷現象,必須更換拉刀。通過對以上參數的固化,減少拉內花鍵工序?qū)崽幚砗髢?nèi)花鍵變形的影響。
熱處理工藝的影響因素
齒輪熱處理滲碳淬火時,必然產生不同程度的變形,由于裝爐大,稍有不慎,會造成大批量不合格品,甚至全部報廢。通過經驗總結和仔細研究,采取有效措施,可
以大大減小變形,影響因素主要有:
A、裝爐方式:

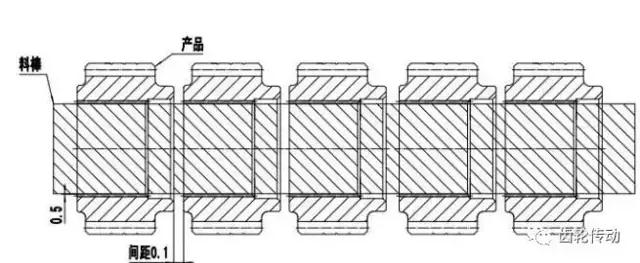

產品用圓形料棒串起來,橫放在熱處理工裝上,如下圖:
1)產品與產品之間的間隙>0.1mm;
2)料棒與產品內孔之間的間隙不能太大,也不能太小,0.5mm合適;
3)料棒平直,不能彎曲;
B、淬火溫度:
滲碳溫度與淬火溫度對內花鍵變形有很大的影響,滲碳溫度與淬火溫度越高,花鍵內孔的收縮量就越大,且淬火溫度的影響更明顯,淬火溫度越高,產生的組織
應力
越大,變形就越大,但淬火溫度不宜過低,否則會出現非馬氏體,對零件的性能產生一定的影響。
C、均溫時間:
滲碳溫度降到淬火溫度后,要有一定的均溫時間,否則不能保證零件淬火溫度的均勻一致性,這樣會引起花鍵內孔變形不穩,為了減少變形,應在淬火溫度均溫1.5
小時。
D、淬火介質:
淬火介質的冷卻特性是影響
齒輪內花鍵變形的重要因素,如果能合理的選擇淬火介質,可以將內花鍵變形控制在工藝范圍內,通過不斷的調整和摸索,得到合理的熱
處理工藝,將內花鍵變形減到Z小。
E、碳濃度:
滲碳
齒輪的表面碳濃度、滲層深度會對組織的膨脹系數產生影響,如果滲碳時不對爐內碳勢及工藝過程進行嚴格控制,每爐產品的表面碳濃度、滲層深度都不一致,
變形就沒有規律。
文中沒有列舉相關數據,主要考慮到數據沒有借鑒意義。因?yàn)闊崽幚碜冃问且粋€(gè)復雜的系統工程,而且還具有一定的特殊性,不同的產品,機加工藝不同,不同的熱
處理爐,熱處理工藝也會不同,但控制方法是相同的,只要掌握了正確的方向,根據實際情況,進行數據收集,然后調整和改進,總結出合理的工藝。
總之,要對
齒輪內花鍵熱處理變形進行有效的控制,必須做到:合理的產品結構,合理的工藝,各工序都處于受控狀態,才能將內花鍵熱處理變形降到Z小。
