最新国产中文字幕_亚洲欧美激情国产区_国产成人综合一区二区三区_欧洲免费精品视频在线一品道_97人人模人人爽人人少妇美女_污网站在线免费看_国产成人久久精品流白浆

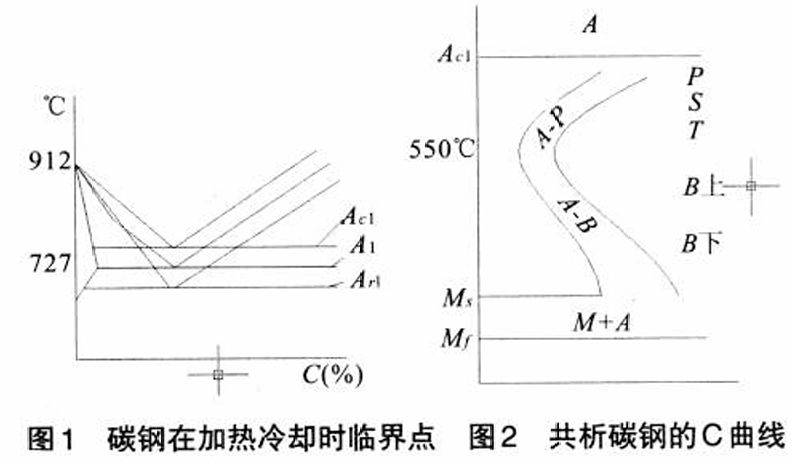

磨削燒傷的實(shí)質(zhì)是工件表面材料的晶相結(jié)構(gòu)發(fā)生變化，產(chǎn)生原因是磨削溫度高，磨削區(qū)的溫度可達(dá)到400~1 000 ℃，工件表面溫度達(dá)到950℃以上，該溫度超出了鋼的相變溫度AC1，見(jiàn)圖1碳鋼在加熱冷卻時(shí)臨界點(diǎn)Fe-Fe3C相圖上的位置，AC1溫度在727 ℃以上。

磨削過(guò)程中，如果工作表面層溫度超過(guò)相變溫度AC1，則對(duì)于淬火后、回火后的鋼件來(lái)說(shuō)，其表層的回火馬氏體組織逐漸轉(zhuǎn)變?yōu)閵W氏體組織，見(jiàn)圖2。共析鋼的曲線，在不使用冷卻液的情況下，奧氏體組織逐步轉(zhuǎn)化為鐵素體和珠光體，工件表面的硬度急劇下降，工件表層退火，這種現(xiàn)象稱為退火燒傷。在干磨時(shí)容易產(chǎn)生這種燒傷。磨削時(shí)，工件表層溫度超過(guò)相變溫度AC1，回火馬氏體組織逐漸轉(zhuǎn)變?yōu)閵W氏體組織，在使用磨削液急冷條件下，則表面形成二次淬火馬氏體，二次淬火馬氏體組織很薄，硬度較回火馬氏體高，這種燒傷稱為淬火燒傷。磨削加工時(shí)，工件表面未超過(guò)AC1，但超過(guò)300 ℃，這時(shí)馬氏體轉(zhuǎn)變?yōu)榛鼗鹜惺象w，這種燒傷稱為回火燒傷。在300℃以下一般不發(fā)生晶相結(jié)構(gòu)的轉(zhuǎn)變，所以不產(chǎn)生燒傷問(wèn)題。
